THM Analyzer 1501
Entwickelt zur Steuerung der THM-Entfernung und der Wasserdesinfektionsprozesse
Trihalogenmethane (THMs) sind kritische Kontaminierungsstoffe in Trinkwasser und Reinstwasser (UPW) und bedürfen sowohl einer Überwachung als auch einer effizienten Entfernung.
Der Ovivo Ultra-Pure Water+ by Ecolab THM Analyzer 1501 liefert Echtzeitmessungen in Trinkwasser, Prozesswasser und UPW, um die THM-Entfernungsprozesse bzw. die Wasserdesinfektionsprozesse zu steuern.
Angaben zur Anlage
Der Ovivo by Ecolab THM Analyzer 1501 ist ein einzigartiger Analysator, der Echtzeitmessungen in Trinkwasser, Prozesswasser und UPW liefert, um die THM-Entfernungsprozesse bzw. die Wasserdesinfektionsprozesse zu steuern.
Der THM Analyzer 1501 kann mehrere gängige THMs messen, darunter: Trichlormethan (Chloroform) CHCl3, Bromdichlormethan CHCl2Br, Dibromchlormethan CHClBr2 und Tribrommethan (Bromoform) CHBr3.
Der THM Analyzer 1501 verfügt über die folgenden wichtigen Funktionen:
Funktionen des Analysators:
- Kein Reagenz erforderlich
- Wartungsarm
- In der Regel eine Kalibrierung pro Monat
- Mehrere Messungen pro Stunde
- Bis zu vier Kanäle für das Aufnehmen von Proben
- Jede Komponente der THMs wird erkannt, quantifiziert und aufgezeichnet
- Minimaler Aufwand: Druckluft und Strom
- Kontinuierliche, automatische Online-Probenahme und -Analyse
Software-Funktionen:
- Automatischer Betrieb nach dem Erststart
- Datenprotokollierung – Berichte können täglich, wöchentlich oder monatlich erstellt werden und Min-/Max-Werte anzeigen
- Dedizierte Software speichert alle Messungen und externen Signale (optional)
- Automatischer Analysezyklus, von der Probenahme bis zur Auswertung
- Gaschromatographie-Analyse
- Individuell anpassbare Probenahme-Kanalreihenfolge
- Kalibrierungsprotokolle verfügbar
- Alarmausgänge und Eingangs-/Ausgangssteuersignale
- Die Anwendung ist für Rohwasser, Prozesswasser und UPW.
| Nachweisgrenze | 1 ppb für jede Komponente |
| Quantifizierungsbereich |
THM GC-PID-TID 1...ppb THM THM GC-TID 1...200 ppb THM |
| Probenahme-Kanäle | Bis zu 4 |
| Durchschnittliche Messzeit | 15...30 Min./Probe |
| Volumen pro Probe | < 250 ml |
| Maximaler Probendruck | 10 bar (145 psi) |
| Spannung | 115 oder 230 VAC/50 oder 60 Hz |
| Stromverbrauch | 500 Watt |
| Abmessungen | 656 x 653 x 1800 mm (25,8 x 25,7 x 70,9 Zoll) |
| Betriebsart | Automatische/wählbare Sequenz oder manuelle Einzelmessungen. Online- oder Stichprobenanalyse. |
Und so funktioniert es
Headspace-Gaschromatographie mit hochzuverlässigen und empfindlichen PID- und TID-Detektoren.
Der Ovivo by Ecolab THM Analyzer 1501 besteht aus einem Gaschromatographen (GC) mit thermischem Ionisationsdetektor (TID) und Photoionisationsdetektor (PID), der an einen Industriecomputer angeschlossen ist, der mit Analysesoftware zur Auswertung und Dokumentation der Messungen ausgestattet ist.
Die Wasserprobe wird über einen Multiplexer zu einer Probenvorbereitungseinheit geleitet, deren Funktion auf der Headspace-Methode basiert. Die Probe wird für eine definierte Zeit auf eine festgelegte Temperatur erhitzt, sodass die flüchtigen Stoffe der Probe in die Gasphase übergehen. Wenn ein Gleichgewicht zwischen der Flüssig- und der Gasphase erreicht ist, drückt der entstehende Überdruck das Gas in die Probenahmeschleife des Gaschromatographen.
Die einzelnen Verbindungen werden mithilfe von Trennsäulen und Detektoren (PID und TID) analysiert, die Signale erzeugen, welche in Chromatogrammen dargestellt werden. Die Konzentration der Verbindungen wird anschließend von der Auswertungssoftware berechnet, indem die jeweilige Peak-Höhe bestimmt und die Peak-Fläche integriert wird.
Verwandtes Produkt

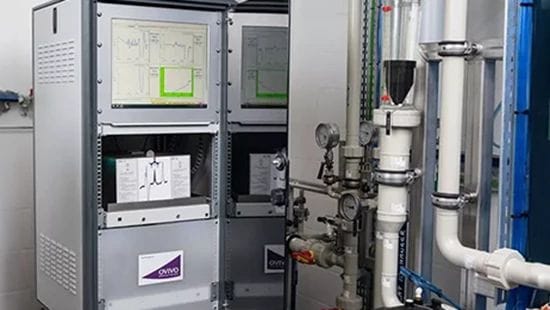

Harnstoff-Analysator
